编译器compiler

[学习记录]
笔记 “学习”

编译原理[入门]—编译器compiler

参考：https://www.youtube.com/watch?v=cxNlb2GTKIc&list=PLTd6ceoshpreZuklA7RBMubSmhE0OHWh_编译原理入门

编译器作用

  • 将高级语言转化为机器语言
  • 正确运行
  • 发现所有错误
  • 快速编译
  • 易用

编译过程

  1. 词法分析Lexical Analysis(scanner)：将词句分割
  2. 语法分析Syntax Analysis(parser): 分析语义
  3. 机器码生成Code Generation and Optimization: 翻译成另一个语言

1. 词法分析(scanner)

编译器进行扫描

==目的：明确源码中每个词的含义==
if temperayion <= 0 then\n
	\t Description = "Freeziong"\n
end if

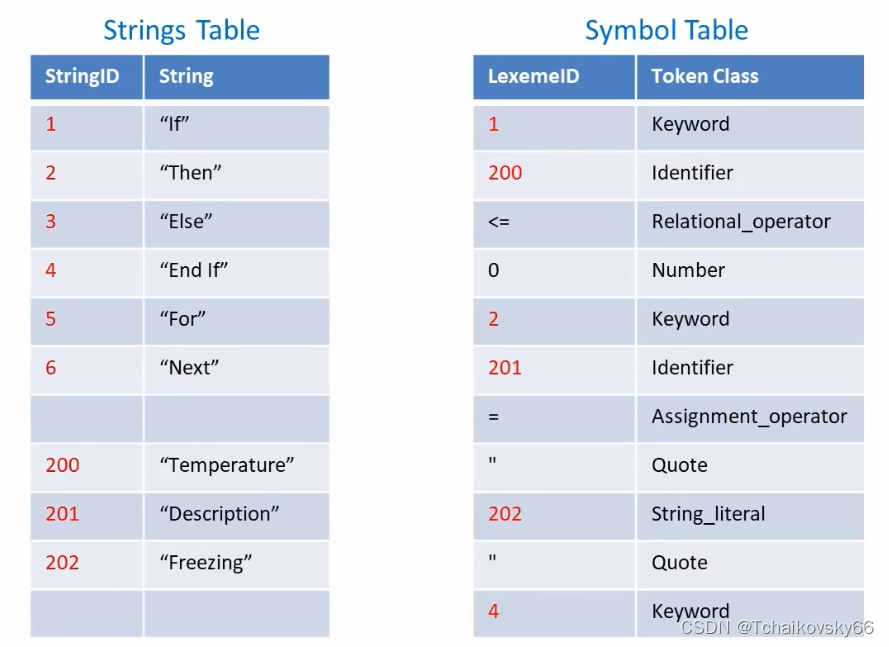

符号表

==对比---->建立符号表：对信息进行快速访问==

Lexical Analysis summary

  • Done by the lexer,also know as the scanner
  • identifies lexemes within the source code
  • White space and comments are discarded
  • Generates a stream of tokens
  • Each token passed to the parser on request
  • creates a symbol table of ‘names’ used in the source code
  • may also create a string table

2.语法分析(parser)

==作用：发现已标记化的程序中的任何语法错误==

上下无关法（BNF）

<if_statement>::=If<condition>Then<statement>
				|If<condition>Then<statement>End If
				|If<condition>Then<statement>Else<statement>Enf If
if temperayion <= 0 then\n
	\t Description = "Freeziong"\n
end if

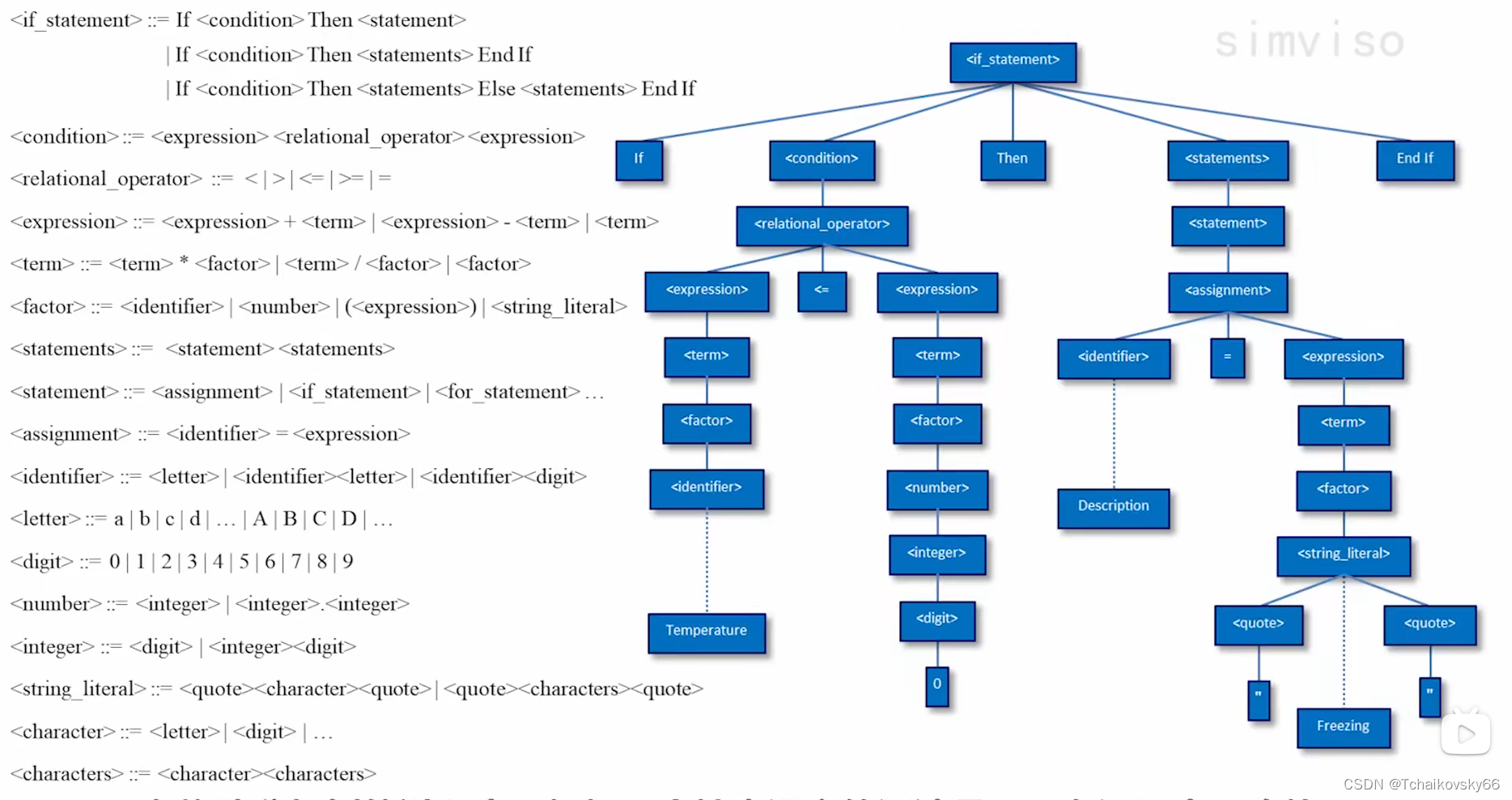

构造数据结构

词法分析>>token>>分析>>调用>>插入分析树>>分析语法是否正确

语义分析(Semantic Analysis)

==对句子的意思进行分析==

  • 简化语法树

  • 访问\修改表

  • 分配地址(堆)

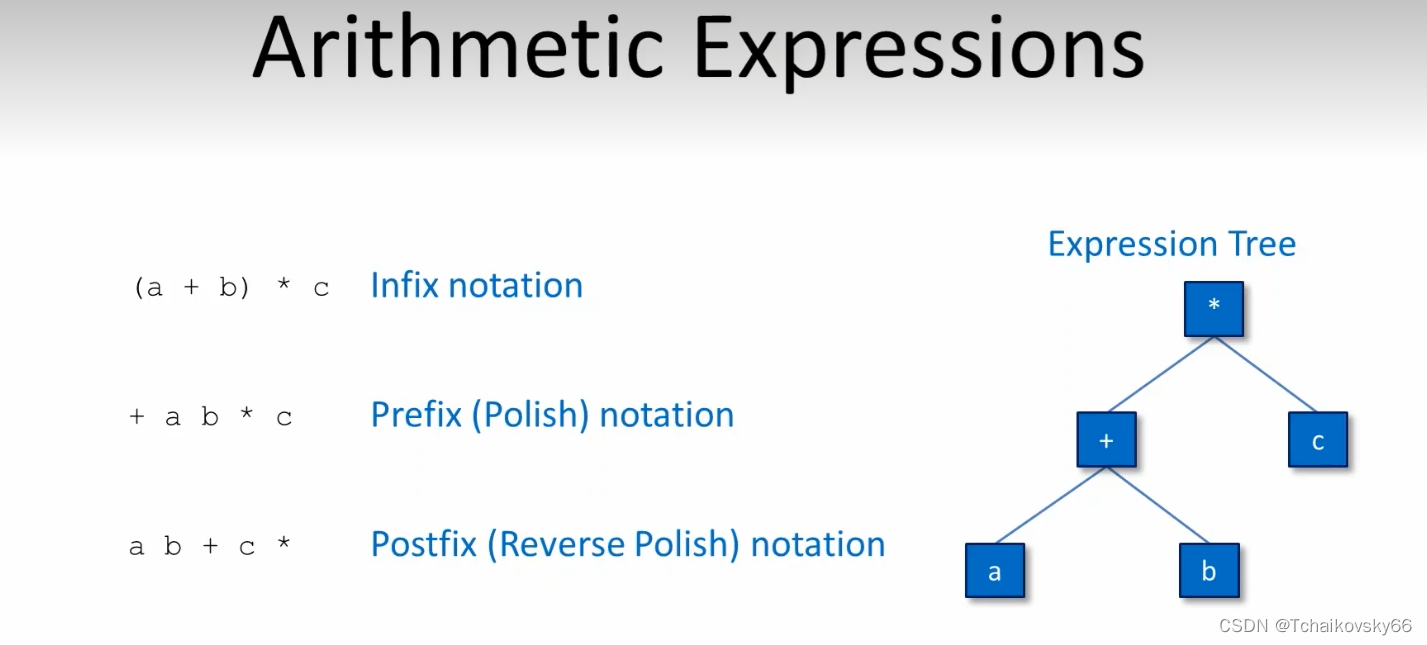

数学表达式

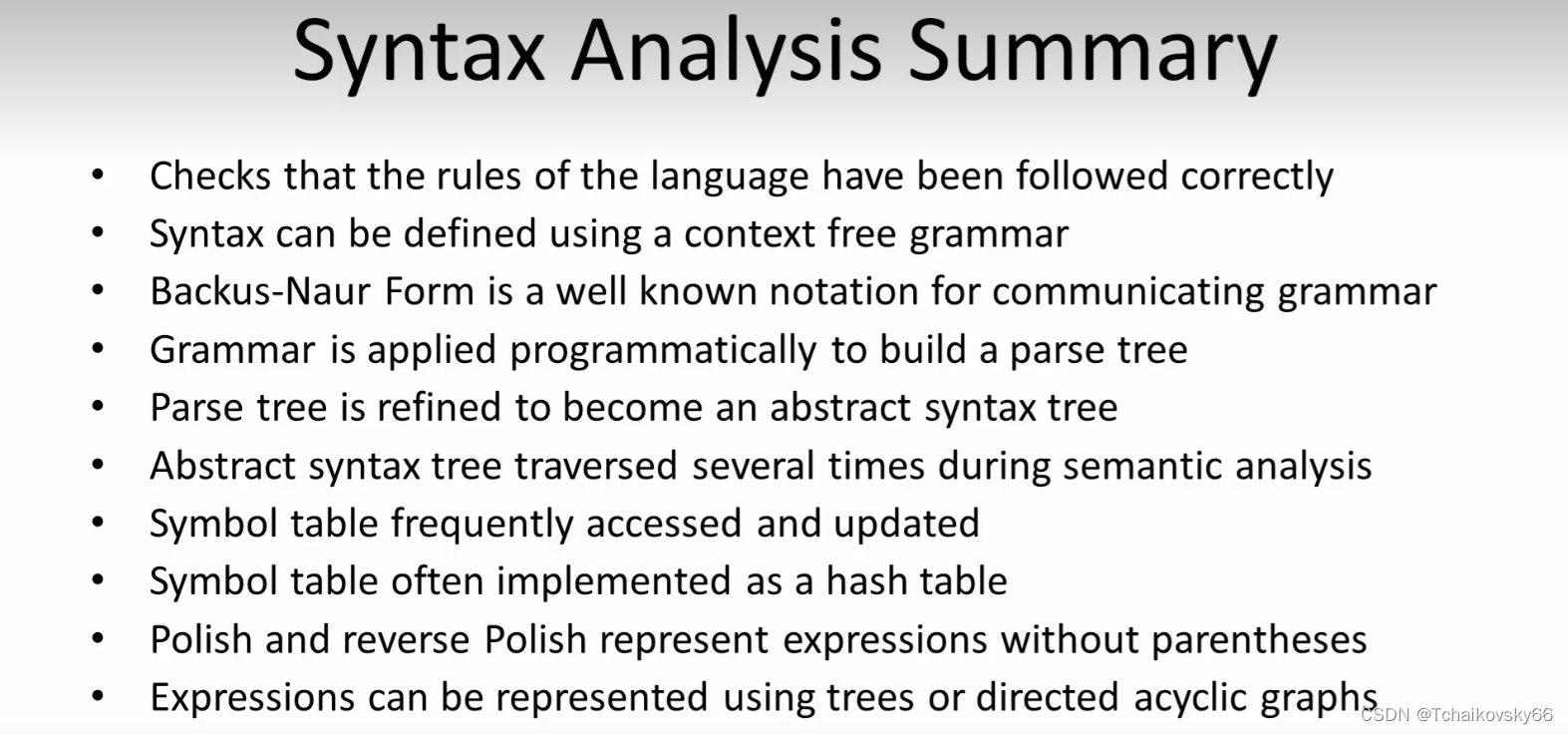

parser summary

  • Undeclared variables 未定义变量
  • Multiple declarations within the same scope 重复定义
  • Misuse of reserved identifiers 滥用保留关键字
  • Attempting to access a variable that is out of scope 尝试在超出变量作用域范围访问
  • Type mismatches 类型不匹配
  • Parameter type mismatches when calling functions and procedures 执行函数和程序时参数类型不匹配

3.中间代码生成(Intermediate Code)

Intermediate code generation
  • 在抽象语法树生成或者生成完之后生成中间代码
  • Three Address Code(TAC) 三位址码
  • Allows for significant machine independent optimizations

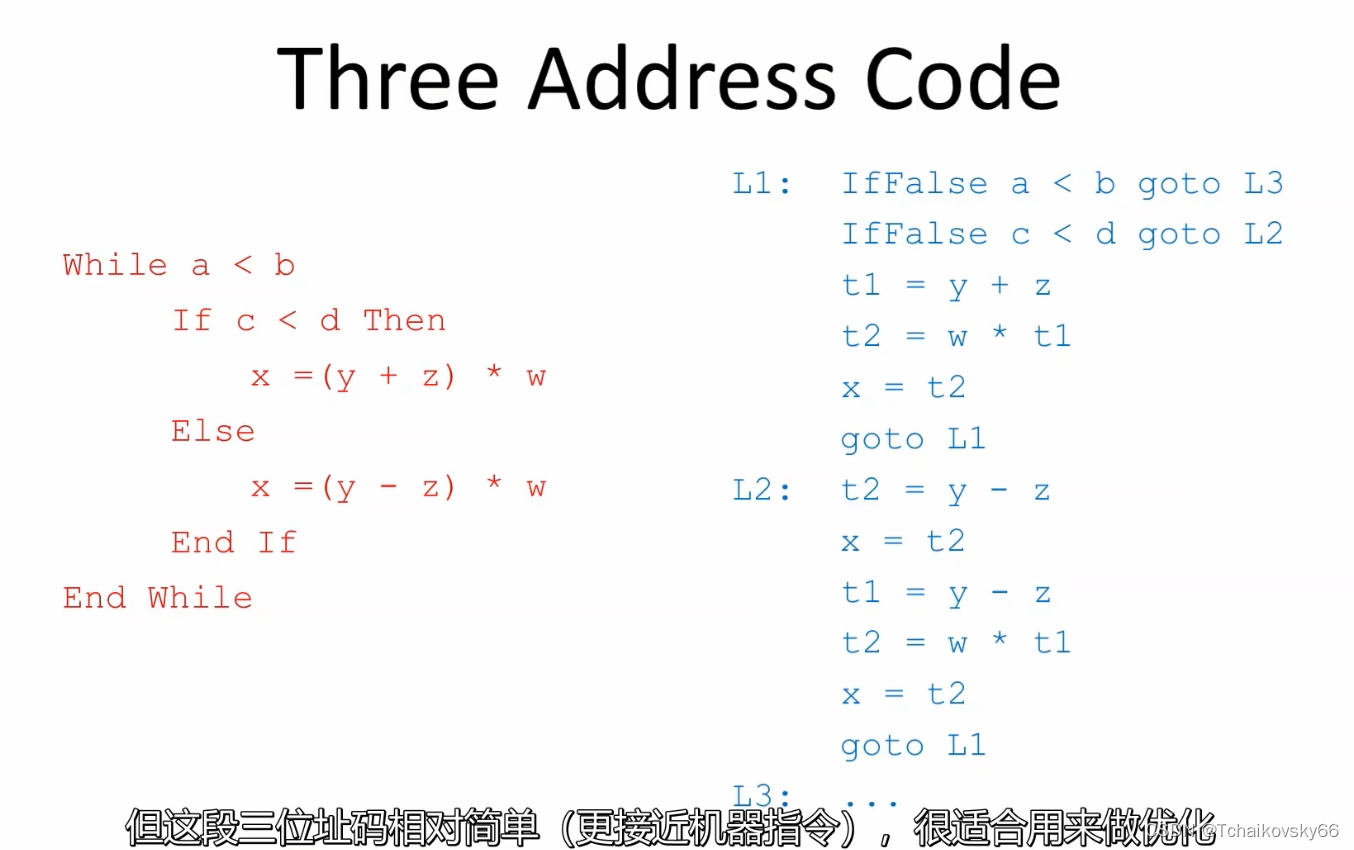

三位址码(Three Address Code)

  • Common intermediate representation of a program
    • 中间表达形式
    • Front Ende
  • Each assignment instruction can only have one operator
    • 每条赋值指令只能有一个操作符，总共最多三个地址
    • e.g. x = (y+z) * w ---> t1 = y+z, t2 = t1 * w , x = t2
  • Instructions may be implemented as objects or records
    • 可以以面向对象的方式实现三位指令、不同类型如int、long
    • 作为记录包含地址字段的数据结构进行实现
    • 使用三元组和四元组（运算子，算子1，算子2 ，结果）进行记录
  • Each name actually a pointer to an entry to a symbol table
    • 变量名被替换成指向符号表中某个条目的指针
//使用跳转到行的方式来替代跳转到代码标签
If x<= 0 Then	--->	    If x<= 0 Then goto L1
	y = z					goto L2
End If					L1:y=z
						L2:...

反向修补(Backpatching)

  • 维护暂时没确定目标的跳转指令列表
  • 编译器只需通过遍历一次代码，就能生成三位指令序列

基本块(Basic Blocks)

  • 始终在一起执行的指令所组成的序列
  • 为编译器提供各种类型优化的机会，不依赖于目标机器的体系结构
  • 分析改进程序中的流程控制
    • e.g.从三位码中消除多余的跳转指令
  • 让寄存器分配和将变量分配给寄存器更容易
    • 将变量分配给cpu寄存器或者主内存 [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lHTdITqI-1662963358142)(C:\Users\Shiwe\AppData\Roaming\Typora\typora-user-images\image-20220911193811333.png)]
  • 扫描中间代码查找块边界,跳转到基本块而不是标签或者行号
  • 从第一个块进入,从最后一个块退出

基本块优化(Basic Blocks Optimization)

  • 减少cpu寄存器中保存的定时器变量值,释放这些以方便寄存器获取其他内容
    • 在某时访问另一个块,优化调整后就可能不需要了
  • 消除重复子表达式
    • t = x + y, u = x + y -----> t = x + y, u = t
  • 复写传播
    • y = 12 + 5能直接由编译器计算
    • 复写传播和常数折叠能一直继续计算
    • 仅适用于常量值的赋值任务
  • 删除dead code(死码)
    • e.g. x = x +1,但是从未使用
  • 代数变换
    • e.g. t = x + 0 ----> t = x; t = x^2 -----> t = x * x; t = x * 8 ---->t = x << 3
  • 优化块之间的信息流动方式
    • 一个块无法被跳转或者使用，那么可以被删除
    • goto L1\n L1:goto L2----> goto L2\n L1:goto L2

Intermediate Code Summary

  • 中间码是高级源码的低级线性表示
  • 中间代码独立于目标机器(target machine)
    • 由编译器前端创建
  • 三位址码是编译器实现中间代码的一种形式
  • Backpatching用于生成前跳指令
  • 中间代码被分为基本块
  • 窥孔优化(Peephole optimization)用于改进基本块的代码
  • 中间代码会被优化多次，但中间代码也不太可能是完美的。但以接近有效的目标代码
    • 已为最后编译阶段做好准备，即生成可执行的二进制机器码

4.目标代码生成(Object Code)

  • 指令选择
  • 寄存器分配和赋值
  • 指令顺序
    • 大部分由中间代码完成

RISC VS CISC

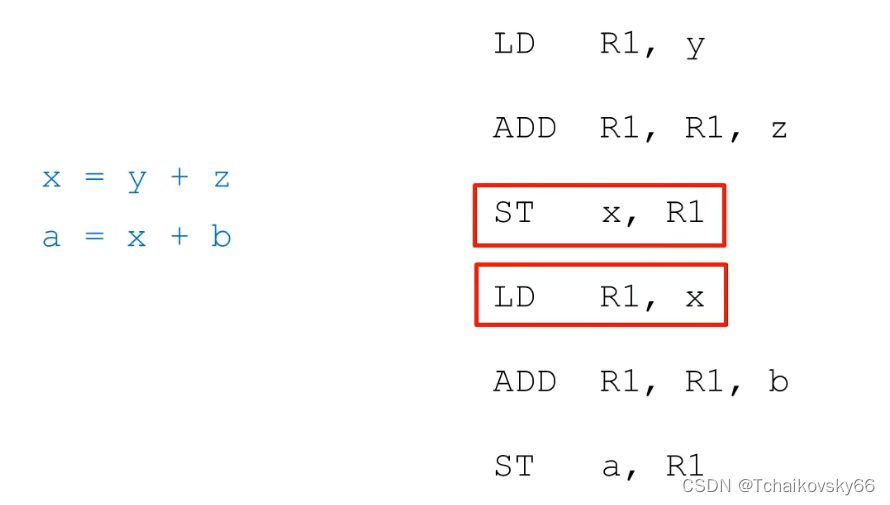

指令选择(Instruction selection)

  • 将三址码转换为汇编代码
    • LD :load; ST: store; …
  • 会出现不必要的冗余(红框内多余)

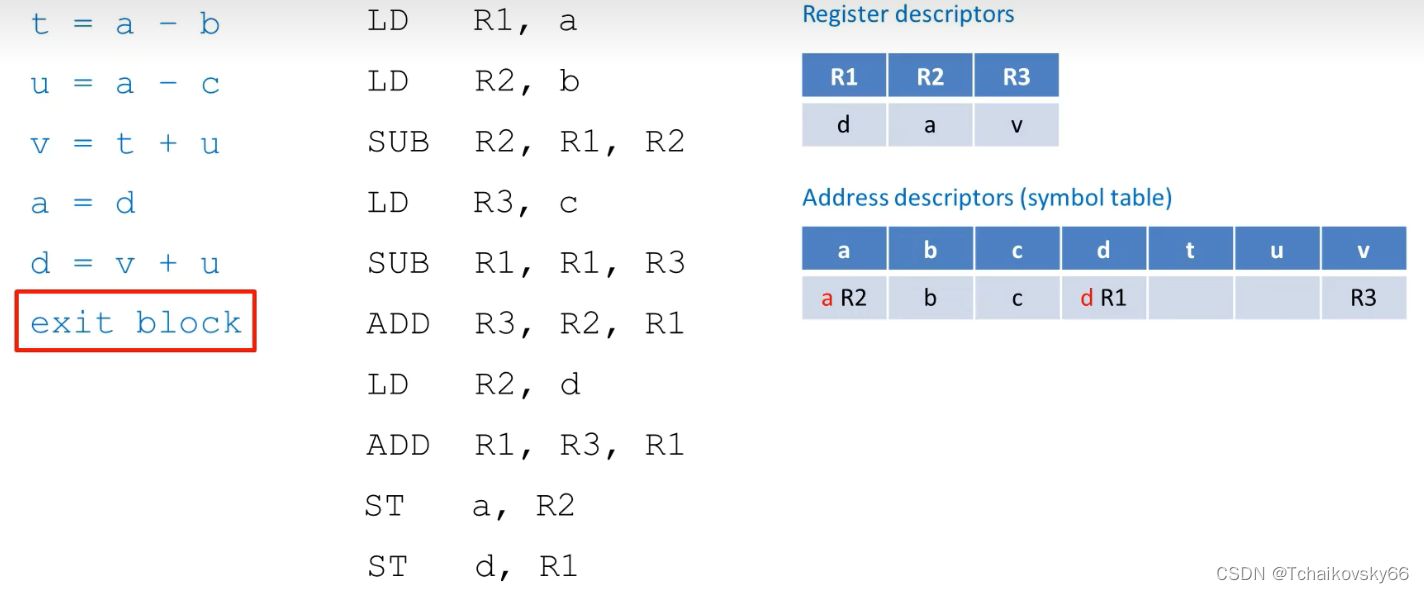

寄存器分配和赋值(Register allocation and assignment)

  • ==通过数据结构跟踪程序变量在寄存器中的值，以避免不必要的加载(load)和储存(store)==
  • 寄存器描述符:保存当前在寄存器中所储存值对应变量的名称
  • 地址描述符：跟踪变量更新后的位置; 储存在符号表(symbol table)中

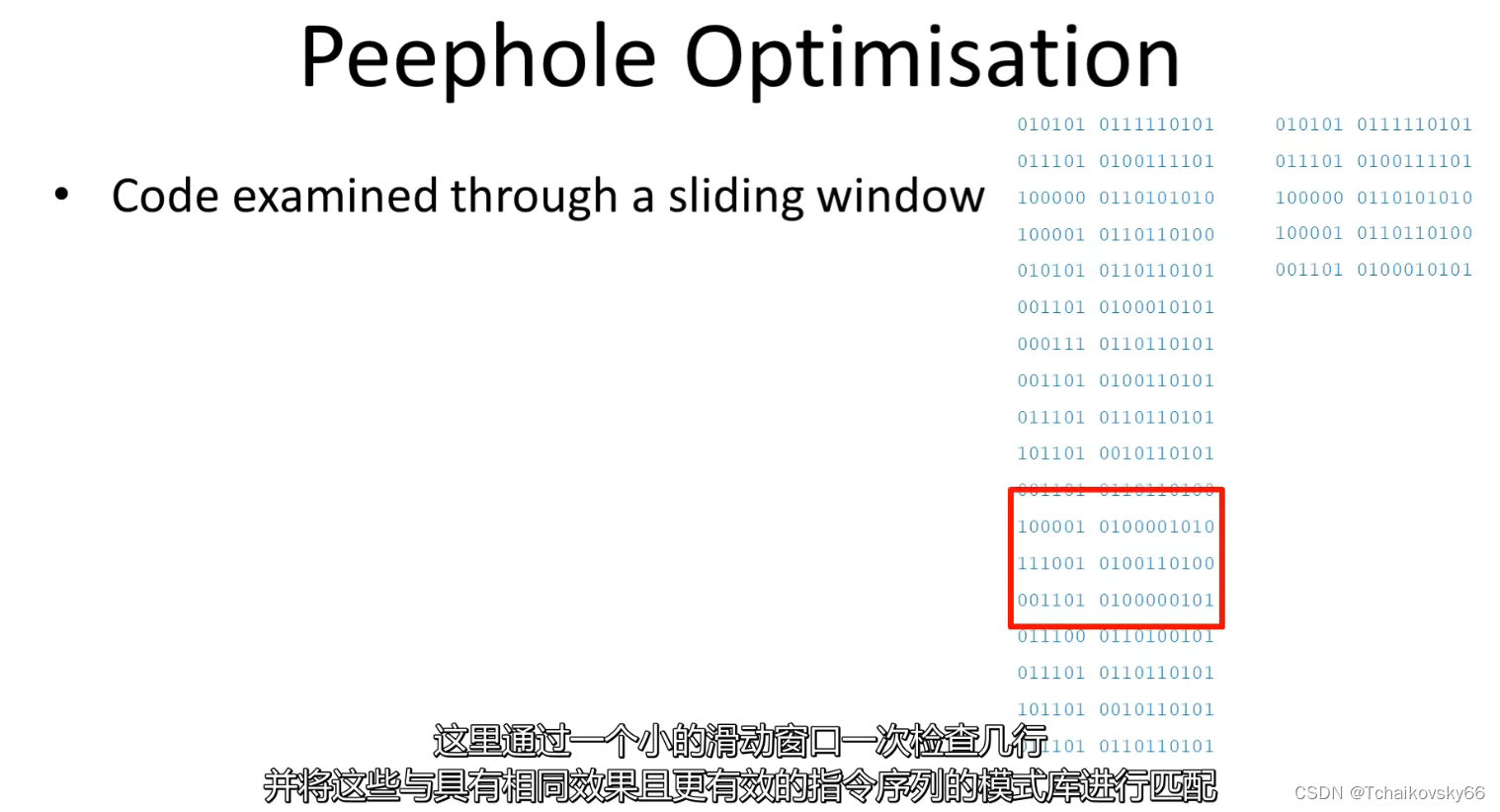

窥孔优化(Peephole optimization)

  • Code examined through a sliding window
  • 去除冗余标识符
  • 常量评估
  • 删除无法识别的代码段
  • 识别常见子表达式
  • 展开循环
  • Eliminating procedures 消除过程

Object Code Generation Summary

  • 依赖于机器架构(machine architecture) [RISC or CISC]
    • 对精简指令集(RISC)相对简单
  • 通过简单的替换来选择指令
  • 通过抽象语法树指定匹配树重写规则来得到更高效的代码
  • Instruction selection based on processing cost
  • 寄存器分配和赋值通过寄存器描述符和地址描述符来完成
  • Peephole optomization
    • 在中间码生成时也可能使用 (machine architecture) [RISC or CISC]
    • 对精简指令集(RISC)相对简单
  • 通过简单的替换来选择指令
  • 通过抽象语法树指定匹配树重写规则来得到更高效的代码
  • Instruction selection based on processing cost
  • 寄存器分配和赋值通过寄存器描述符和地址描述符来完成
  • Peephole optimization
    • 在中间码生成时也可能使用
